Cách tính cột áp cho hệ thống tưới: Hướng dẫn chi tiết để chọn đúng máy bơm

Một trong những nguyên nhân phổ biến khiến hệ thống tưới hoạt động không hiệu quả là chọn máy bơm chỉ dựa vào công suất (HP) mà không tính toán tổng cột áp của hệ thống.

Trên thực tế, hai máy bơm cùng công suất có thể cho khả năng làm việc hoàn toàn khác nhau nếu cột áp thiết kế khác nhau. Một máy bơm có lưu lượng phù hợp nhưng không đủ cột áp sẽ khiến nước lên yếu, béc tưới không đạt áp suất yêu cầu và hệ thống vận hành thiếu ổn định.

Trong bài viết này, chúng ta sẽ tìm hiểu cột áp là gì, các thành phần tạo nên tổng cột áp và cách tính để lựa chọn máy bơm phù hợp cho hệ thống tưới bằng giếng khoan.

Mục lục

1. Cột áp là gì?
2. Các thành phần của tổng cột áp
3. Công thức tính tổng cột áp
4. Ví dụ tính toán thực tế
5. Những sai lầm thường gặp
6. Cột áp ảnh hưởng như thế nào đến việc chọn máy bơm?

1. Cột áp là gì?

Cột áp (Head) là chiều cao năng lượng mà máy bơm phải tạo ra để đưa nước từ nguồn đến điểm sử dụng với áp suất yêu cầu.

Đơn vị của cột áp là mét cột nước (m).

Một cách dễ hiểu:

• Máy bơm không chỉ đưa nước lên cao.
• Máy bơm còn phải thắng được tổn thất trong đường ống, van, bộ lọc và tạo đủ áp suất cho béc tưới hoạt động.

Do đó, cột áp luôn lớn hơn khoảng cách đo bằng thước giữa giếng và khu tưới.

2. Tổng cột áp gồm những thành phần nào?

Tổng cột áp không phải là một thông số đơn lẻ mà được hình thành từ nhiều thành phần:

a. Cột áp hút (Hhút)

Là khoảng cách từ mực nước động trong giếng đến vị trí đặt máy bơm hoặc điểm quy đổi tính toán.

Đối với bơm hỏa tiễn đặt chìm trong giếng, thành phần này được xác định dựa trên mực nước động, vì đây là điều kiện làm việc thực tế của hệ thống.

Đọc thêm: Mực nước động là gì?

b. Cột áp đẩy (Hđẩy)

Là chênh lệch độ cao từ mặt đất hoặc đầu giếng đến điểm tưới cao nhất.

Ví dụ:

• Đường ống đi lên đồi cao 12 m.
• Cột áp đẩy = 12 m.

c. Tổn thất áp suất trên đường ống (Htổn thất)

Nước chảy trong đường ống sẽ bị giảm áp do:

• Ma sát thành ống.
• Co, cút, tê.
• Van.
• Bộ lọc.
• Đồng hồ áp.
• Chiều dài đường ống.

Đường ống càng dài hoặc đường kính càng nhỏ thì tổn thất càng lớn.

d. Áp suất yêu cầu của béc tưới (Hbéc)

Mỗi loại béc đều có áp suất làm việc tối ưu.

Ví dụ:

• Béc phun mưa: khoảng 15–30 m cột nước.
• Béc nhỏ giọt: thường thấp hơn.
• Béc gốc: tùy theo nhà sản xuất.

Nếu máy bơm không tạo đủ áp suất tại béc, nước sẽ phun không đều và hiệu quả tưới giảm.

3. Công thức tính tổng cột áp

Có thể tính gần đúng theo công thức:

Htổng = Hhút + Hđẩy + Htổn thất + Hbéc

Trong đó:

• Hhút: theo mực nước động.
• Hđẩy: chênh lệch cao độ.
• Htổn thất: do đường ống và phụ kiện.
• Hbéc: áp suất yêu cầu của thiết bị tưới.

Đây là cơ sở để lựa chọn đường đặc tính của máy bơm.

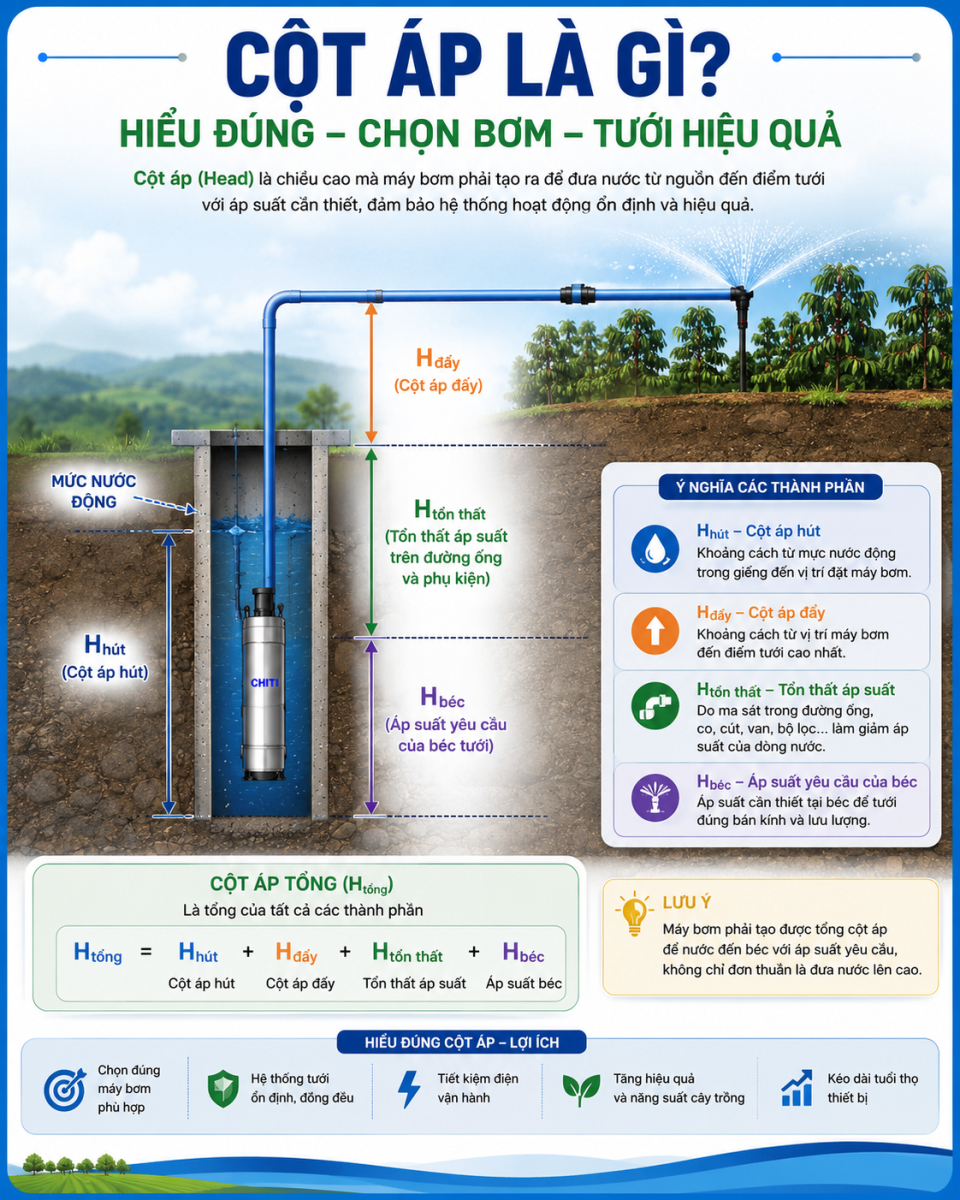

Sơ đồ mô phỏng cột áp của bơm trong hệ thống tưới

4. Ví dụ thực tế

Giả sử một vườn cà phê có:

• Mực nước động: 35 m.
• Điểm tưới cao hơn mặt đất: 8 m.
• Tổn thất đường ống: 7 m.
• Áp suất yêu cầu của béc: 20 m.

Tổng cột áp:

35 + 8 + 7 + 20 = 70 m

Như vậy, máy bơm cần đạt lưu lượng thiết kế tại khoảng 70 m cột áp, chứ không chỉ nhìn vào công suất ghi trên nhãn.

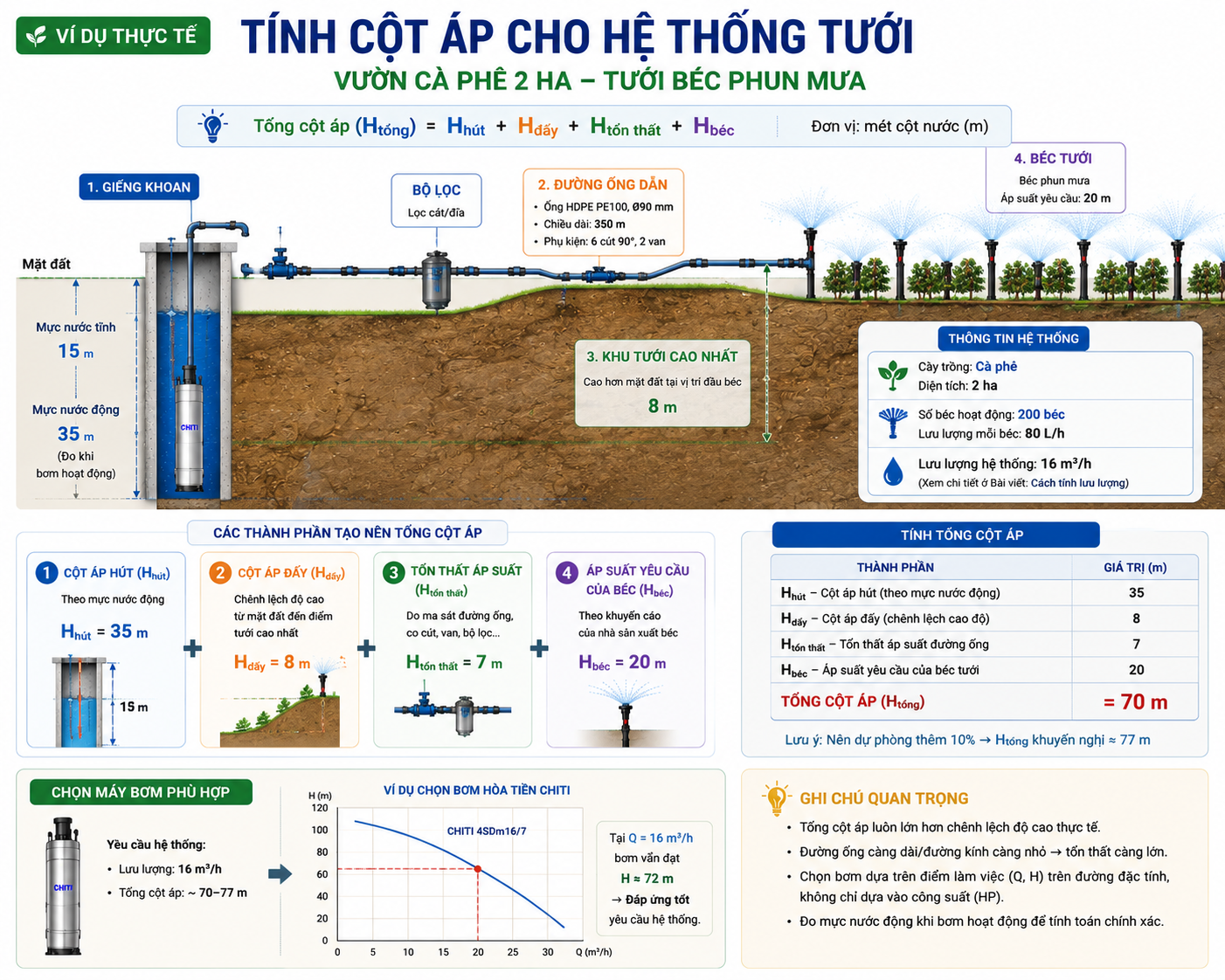

Ví dụ thực tế về cách tính cột áp bơm cho hệ thống tưới

5. Những sai lầm thường gặp

Chỉ nhìn công suất (HP)

Công suất không phản ánh trực tiếp khả năng tạo cột áp.

Bỏ qua tổn thất đường ống

Đường ống dài hàng trăm mét có thể làm giảm áp đáng kể.

Không tính áp suất của béc tưới

Máy bơm có thể đưa nước đến nơi nhưng béc vẫn không hoạt động đúng.

Dùng mực nước tĩnh thay cho mực nước động

Điều này thường dẫn đến chọn máy bơm thiếu cột áp khi vận hành thực tế.

6. Cột áp ảnh hưởng như thế nào đến việc chọn máy bơm?

Máy bơm phù hợp là máy có điểm làm việc đáp ứng đồng thời:

• Lưu lượng của hệ thống.
• Tổng cột áp đã tính.

Ví dụ:

• Lưu lượng yêu cầu: 16 m³/h.
• Tổng cột áp: 70 m.

Khi tra đường đặc tính, cần chọn model vẫn đạt 16 m³/h tại 70 m cột áp.

Nếu chọn bơm chỉ dựa trên công suất hoặc lưu lượng cực đại, hệ thống có thể không đạt hiệu quả mong muốn.

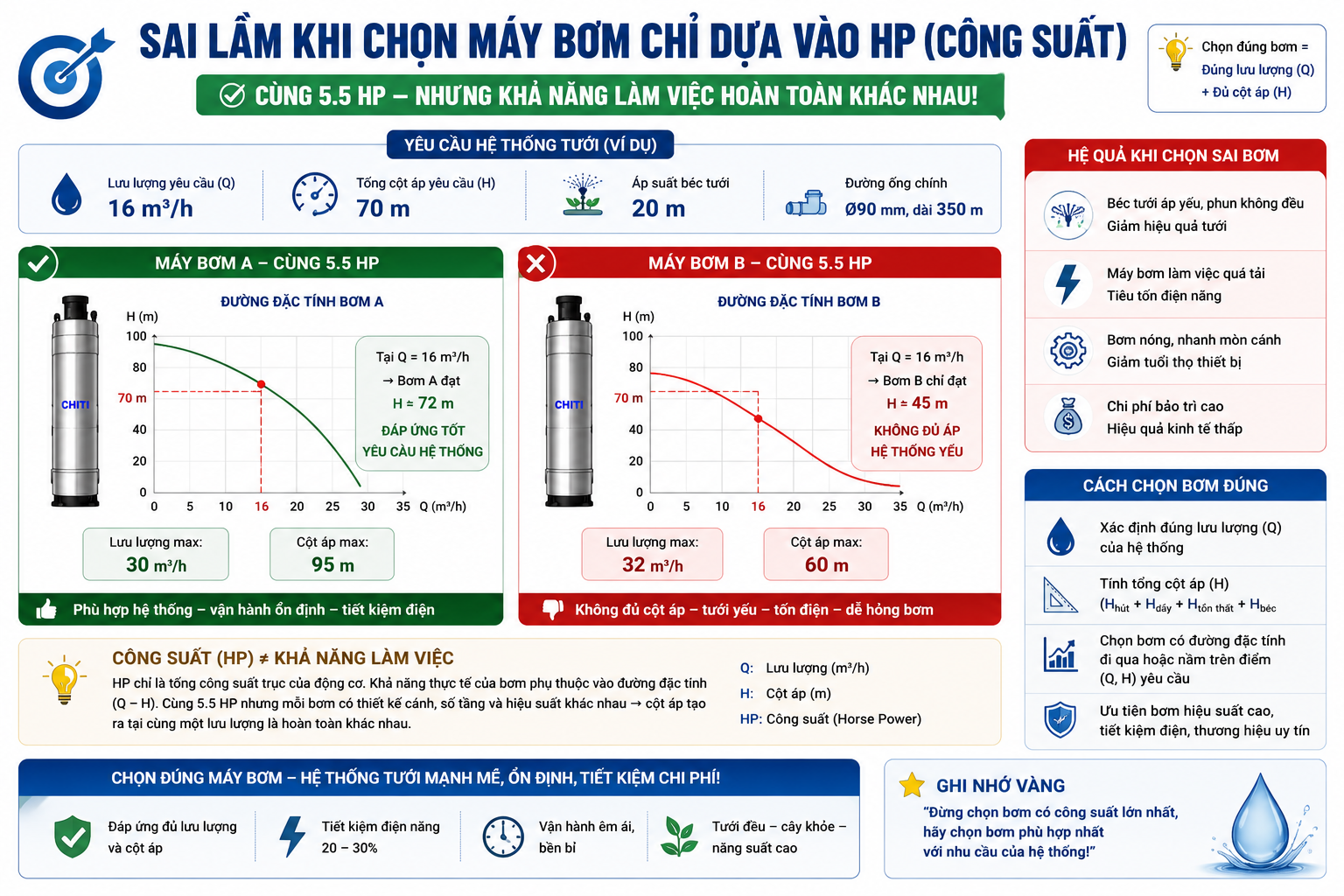

Bảng mô tả sai lầm khi chọn bơm chỉ dựa vào công suất cho hệ thống tưới

Kết luận

Tính đúng cột áp là bước quan trọng để lựa chọn máy bơm phù hợp. Khi kết hợp mực nước động, lưu lượng, tổn thất đường ống và áp suất yêu cầu của béc, người sử dụng sẽ có một hệ thống tưới vận hành ổn định, tiết kiệm điện và đáp ứng đúng nhu cầu sản xuất.
